一、產品特性

(1) 高精度電壓檢測電路

● 過充電檢測電壓 4.475V   精度: ±20mV

● 過充電釋放電壓4.275V    精度: ±30mV

● 過放電檢測電壓2.800 V   精度: ±50mV

● 過放電釋放電壓 3.000V   精度: ±50mV

● 放電過流檢測電壓 130mV   精度: ±10mV

● 充電過流檢測電壓 -100mV   精度: ±5mV

● 負載短路檢測電壓 400mV    精度: ±40mV

(2) 低耗電流

● 工作模式   典型值3.0μA，最大值6.0μA. (VDD=3.9V)

● 休眠模式   典型值0.16μA ，最大值 0.5μA . (VDD=2.0V)

(3) 各延遲時間由內部電路設置（不需外接電容）

● 過充電檢測延時時間 1000ms typ

● 過放電檢測延時時間 20ms typ

● 放電過流檢測延時時間  12mstyp

● 充電過流檢測延時時間 8ms typ

● 負載短路檢測延時時間 350μs typ

(4) 過放自恢復功能：有

(5) 向 0V 電池充電功能：允許

(6) 連接充電器的端子采用高耐壓設計（CS 端子和 OC 端子，絕對最大額定是 20V）

(7) 寬工作溫度范圍： -40℃～+85℃

(8) 小型封裝：SON-1.6 *1.6-6L

(9) 無鹵素綠色環保產品

二、產品應用

單節鋰離子可再充電電池組；

單節鋰聚合物可再充電電池組。

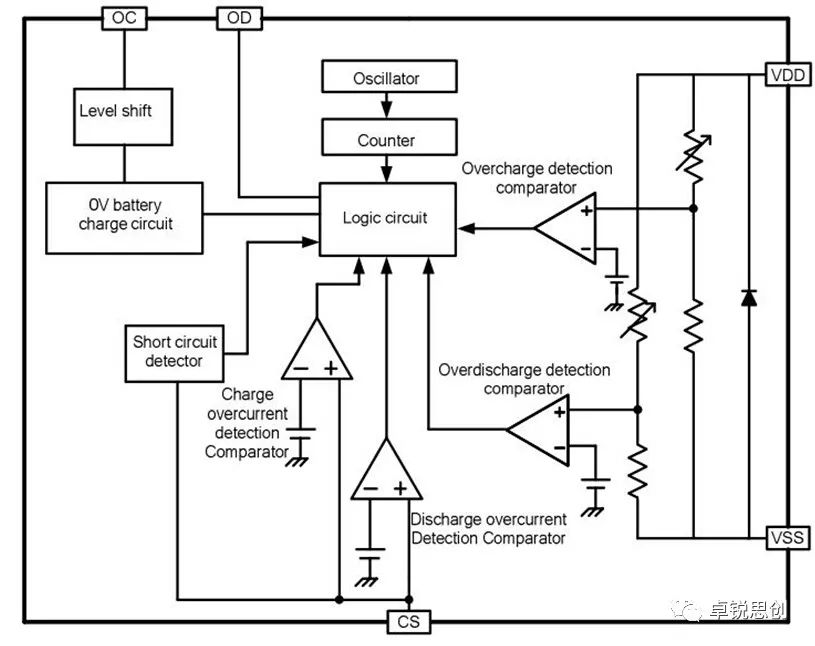

三、方框圖

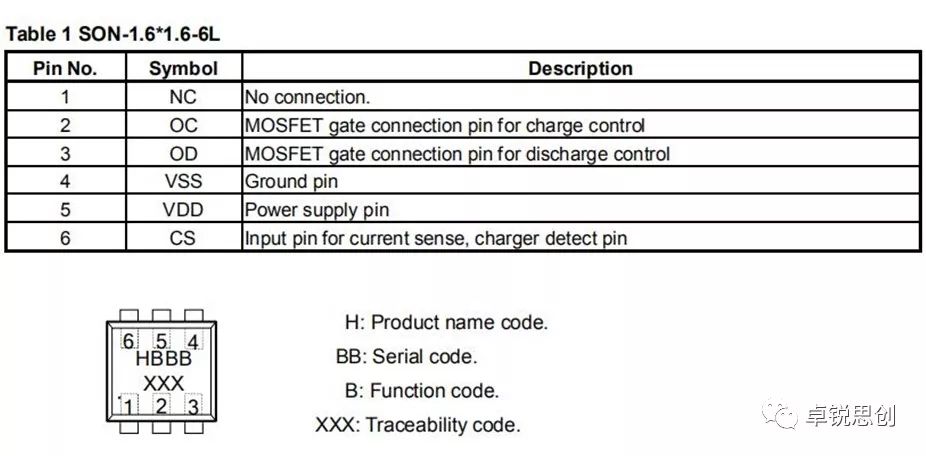

四、封裝、腳位及標記信息

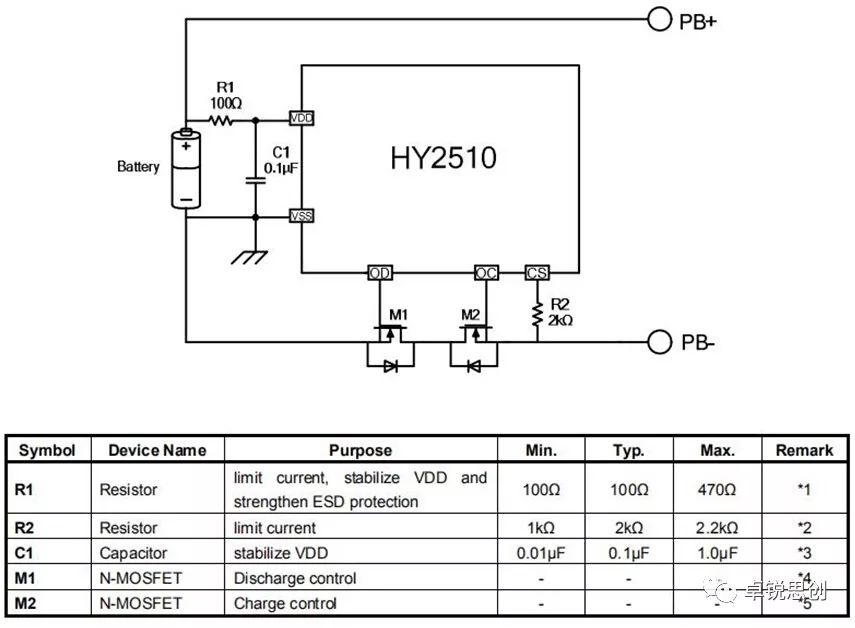

五、電池保護 IC 應用電路示例

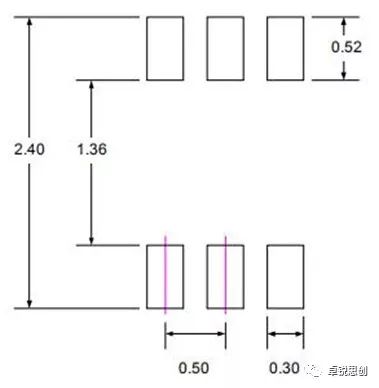

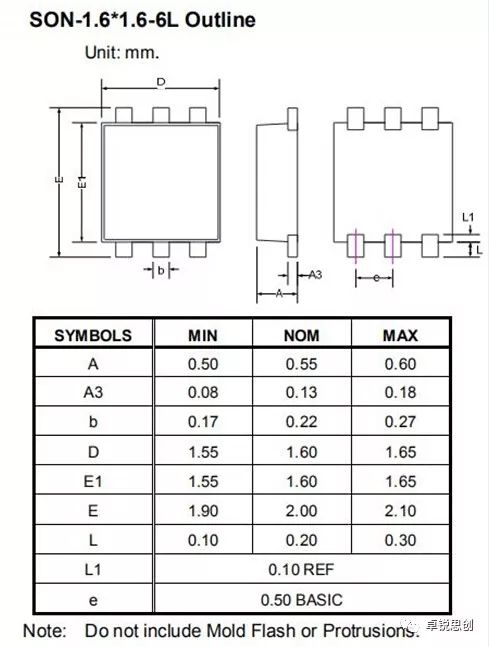

六、封裝信息
