近日獲悉，業內知名芯片品牌英集芯科技發布了旗下首顆全集成無線充電器發射端SOC芯片IP6826，為無線快充充電器提供了完整的單芯片解決方案。同時，英集芯也成為了業界為數不多的擁有全集成無線充電發射端主控芯片的廠商。

據了解，英集芯IP6826內置無線充電主控，集成電壓電流解調，集成NMOS驅動器和NMOS全橋，支持最高15W快速無線充電，外圍元件非常簡潔；適用于小尺寸PCB的應用場景，比如iPhone 12磁吸無線充電器。

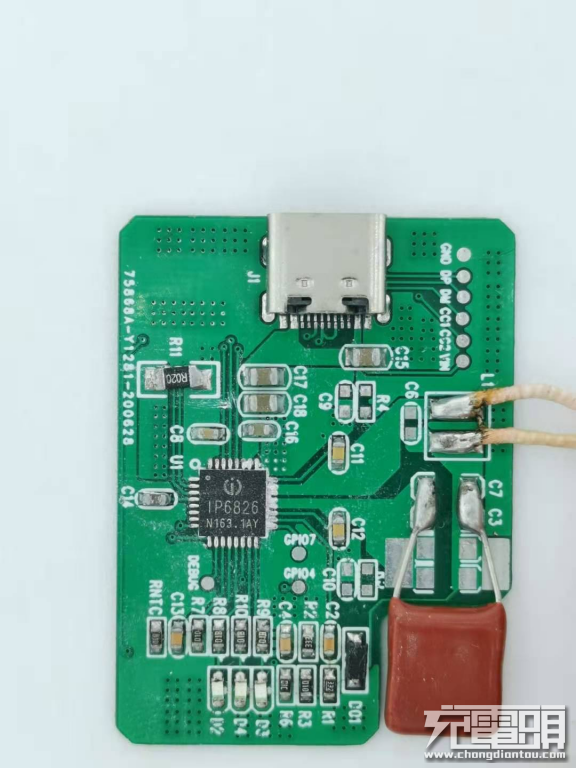

圖為英集芯 IP6826的DEMO板，PCB非常小巧并且還有進一步縮小空間，PCB背面為散熱敷銅。

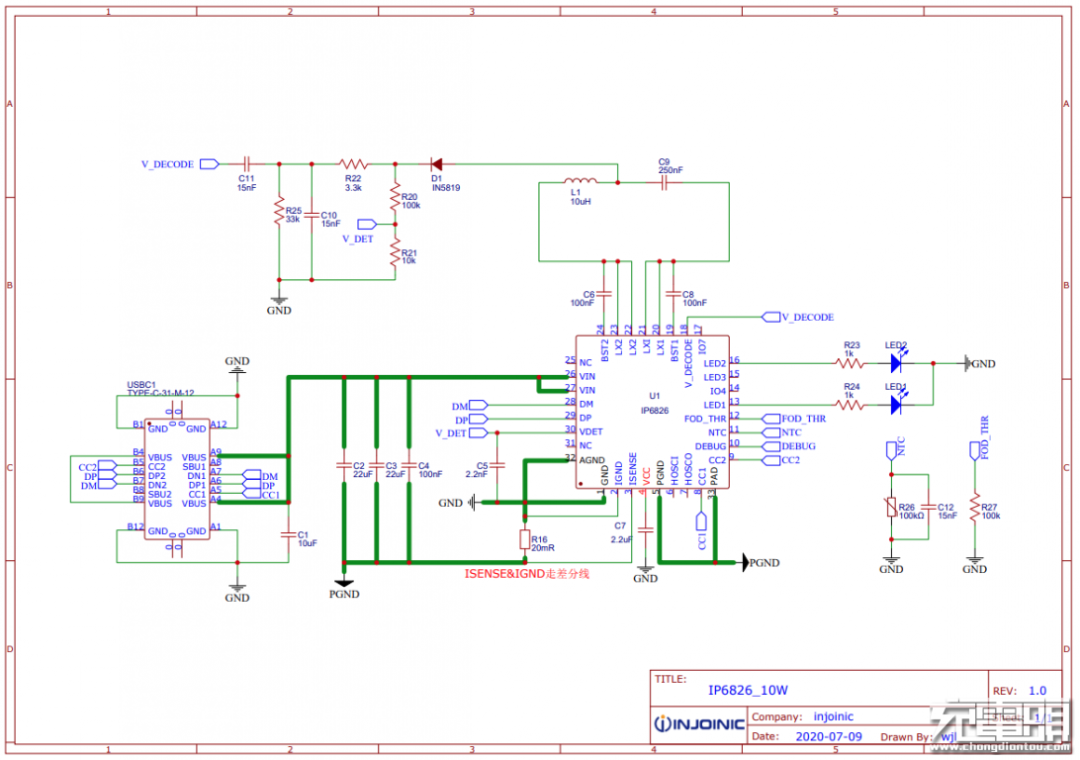

之前開發一款無線充電器，需要有無線充主控芯片，驅動芯片、MOS管、運放等、物料數量多，不僅采購麻煩，測試和生產周期也長，最主要的是不能做小體積，英集芯最新推出的IP6826解決了這個問題，一顆芯片集成全部功能，大大縮短開發和量產周期，節約成本。

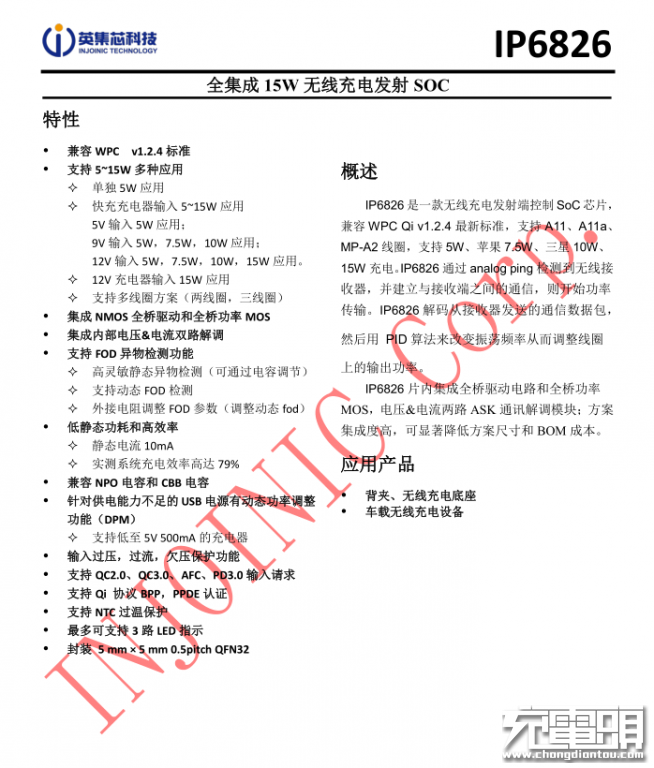

英集芯 IP6826兼容WPC v1.2.4標準，支持5W輸出，配合快充充電器輸入可支持5-15W快充輸出，還可做雙線圈或三線圈方案。集成電壓電流解調，集成NMOS全橋驅動和NMOS全橋，支持高靈敏度靜態異物檢測和動態FOD檢測，F(xiàn)OD參數還可由外接電阻調整。

靜態電流10mA，充電效率高達79%，且兼容NPO和低成本的CBB電容，支持輸入功率動態調整，內部還集成過壓過流保護功能，支持PD3.0及多種快充申請，支持Qi協議 BPP PPDE認證，支持NTC過熱保護，支持三路LED狀態指示。采用5*5mm QFN32封裝，片內集成解調模塊，明顯降低方案尺寸和BOM成本。

值得一提的是，英集芯IP6826在全集成的基礎上，增添了PD3.0和其他快充申請，支持多種充電器快充輸出供電，支持NTC溫度檢測，可為無線充電器增添過熱保護功能，提升產品可靠性。有需要的可以直接聯系我們。。。
